SMW200A (RF Vector signal generator)

주요 스펙

주파수 범위
  • :100 kHz to 3 / 6 / 13 / 20 / 32 / 40 GHz
레벨 범위
  • :-145 dBm to 30 dBm
IQ Mod. 대역폭
  • :Up to 160 MHz or 2 GHz(ext.BB)
Fading
  • :2x2, 4x2, 2x4, 3x3, 4x4, 8x2 ...
SSB Phase Noise
  • :-139 dBc

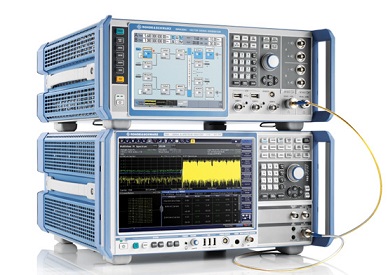

SMW200A 벡터시그널제너레이터 (RF신호발생기)



구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com

　


SMW200A는 가장 까다로운 어플리케이션을위한 벡터 신호 발생기입니다.
유연성, 성능 및 직관적 인 작동의 결과로 고품질의 복잡한 디지털 변조 신호를 생성하기위한 완벽한 도구입니다.
　
SMW200A는 새로운 광대역 통신 시스템의 개발, 3G 및 4G 기지국 또는 우주 항공 및 방위 분야의
검증에 필요한 디지털 변조 신호에 이상적인 제너레이터입니다. 내부베이스 밴드에서 최대 2GHz의
I / Q 변조 대역폭은 4 세대 및 5 세대 표준 (예 : 5G, LTE-Advanced 및 IEEE 802.11ac / ad)을 충족
하며 SMW200A는 향후 요구 사항을 충족하도록 설계되었습니다. 모듈 형 확장 가능 아키텍처를
통해 사용자는 생성기를 애플리케이션으로 최적화하고 필요에 따라 업그레이드 할 수 있습니다.
　
신호 품질을 저하시키지 않고 두 번째 RF 경로를 추가 할 수있을뿐 아니라 최대 2 개의베이스 밴드 및
4 개의 페이딩 시뮬레이터 모듈을 추가 할 수 있습니다. 따라서 RSMW200A는 이전에는 여러 계측기
가 필요하거나 전혀 구현할 수 없었던 신호 시나리오를 생성 할 수 있습니다. MIMO에서부터 최대 8x2
및 LTE- 고급 캐리어 통합 (페이딩을 포함하여 다중 표준 라디오까지)은 결코 높은 수준의 신호 생성
기능을 제공하는 장비가 없었습니다.
　
3 개 이상의 RF 경로가 필요한 경우 추가 SGMA 신호 발생기 모듈을 연결할 수 있습니다.
직관적 인 터치 스크린 기반의 작동 개념은 사용자에게 아무리 복잡한 작업이든 측정 개요를 제공하고
원하는 결과를 신속하게 제공합니다.
　
　
주요사양
　
모든 요구사항을 충족하는 SMW200A
 - 100 kHz ~ 3 GHz, 6 GHz, 12.75 GHz, 20 GHz, 31.8 GHz 또는 40 GHz의 주파수 범위
 - 100 kHz ~ 3 GHz, 6 GHz, 12.75 GHz 또는 20 GHz의 추가 RF path (옵션추가시)
 - 다용도의 장비구성: 1 채널 벡터 신호 발생기부터 다중 채널 MIMO 수신기 테스터까지 구성가능
 - 최대 8 개의 신호 소스와 최대 32 개의 페이딩 채널 덕분에 이상적인 MIMO, MSR, LTE-Advanced
　애플리케이션 제공
 - 응용 프로그램에 최적의 결합을 위한 모듈형 타입
　
심플한 장비설정
 - 복잡한 신호 생성이 쉽습니다.
 - 실시간 코더 및 ARB가 있는 2개의 내부 Baseband 모듈에 있는 최대 8 개의 Baseband 신호발생
 - 주파수 및 레벨 오프셋이 있어도 베이스 밴드 신호의 내부 디지털 추가 가능
 - 광대역 Baseband대역과 벡터 신호 발생기가 한 메인프레임에 설계
 - 5G New Radio, Verizon 5GTF 신호, LTE (Release 14까지), 3GPP FDD / HSPA / HSPA +, WLAN
　IEEE 802.11a / b / g / n / j / p / ac / ad / 도끼, OneWeb, DVB-S2 / DVB-S2X, OFDM 신호 생성
 - 디지털 표준에 필요한 별도의 PC 소프트웨어 없음
 - 모듈, 수신기 및 DFS 테스트를위한 레이더 신호 시나리오 생성
 - 3GPP TS 25.141 또는 3GPP TS 36.141에 따라 쉬운 기지국 적합성 테스트를위한 LTE 및 3GPP
　테스트 케이스 위자드
 - ET 트래킹 칩셋의 전체 테스트 및 검증을위한 엔벨로프 트래킹 및 AM / AM, AM / φM 프리 디스토션
　
연구소에 현실감을 불어 넣다
- 최대 160 MHz 대역폭의 채널 에뮬레이션을위한 통합 통합 페이딩 섹션
 - 사전 설정으로 사용할 수있는 모든 중요한 페이딩 시나리오
 - 최대 4 개의 페이딩 모듈 설치, 최대 32 개의 "논리적"페이더 제공
 - 한 장비로 2x2, 3x3, 4x4, 8x4, 4x8 및 2x4x4와 같은 주요 MIMO 페이딩 시나리오 구현
 - 듀얼 캐리어 HSPA, MIMO, 다중 사용자 LTE를 사용한 LTE 캐리어 집합과 같은 복잡한 애플리케이션

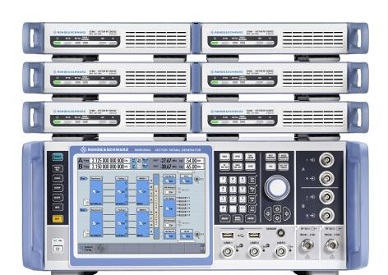

 - 최대 8 개의 RF 채널을 제공하는 SGT100A 신호 생성기 모듈 연결
　
장비의 높은 활용도

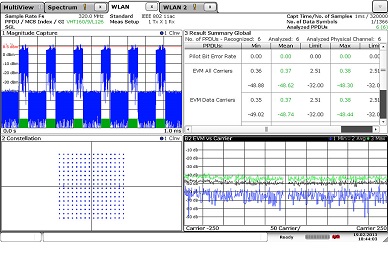

 - 스펙트럼 및 변조 측정에서 높은 정확도를위한 탁월한 신호 품질
 - 내부 베이스 밴드가있는 최대 2 GHz I / Q 변조 대역폭 (RF)
 - 2 GHz 대역폭에서 0.4dB 미만의 탁월한 변조 주파수 응답
 - on / off 비율> 80 dB 및 상승 / 하강 시간을 가진 하이 엔드 펄스 변조
 - 훌륭한 스펙트럼 감도 (1GHz에서 SSB 위상 잡음 -139dBc (일반), 20kHz 오프셋)
 - 위상 코히런트 옵션 (예 : 빔 형성 애플리케이션 용)
 - 전자 감쇠기가 있는 3 GHz, 6 GHz 및 12.75 GHz RF채널
　
개발 속도 향상
- 신속한 측정을 위한 직관적인 동작 및 스마트한 도움말 기능

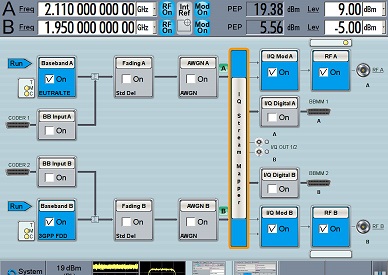

 - 신호 흐름을 디스플레이하는 핵심 작동 요소인 블록 다이어그램
 - 단순한 시나리오와 복잡한 시나리오의 브리핑을 위한 적응 형 GUI
 - 신호 흐름의 거의 모든 지점에서 그래픽 신호 모니터링
 - 완벽한 사용자 문서를 제공하는 상황에 맞는 온라인 도움말 시스템
 - 수동 조작 단계 (MATLAB, CVI 등)에서 실행 가능한 원격 제어 코드를 생성하는
　SCPI 매크로 레코더 및 코드 생성
　
고객의 요구에 성장하는 SMW200A
 - 사실상 모든 어플리케이션을 수용 할 수있는 계측기의 커스터마이징
 - 계측기 재 보정없이 베이스밴드 모듈을 개선하기위한 고급 플러그인 시스템
 - 언제든지 소프트웨어 업그레이드 가능, 키 코드를 통한 간단하고 빠른 활성화



구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com

SMW200A 사양 (Specifications)

Frequency
Frequency range, RF path A SMW-B103 100 kHz to 3 GHz
  SMW-B106 100 kHz to 6 GHz
  SMW-B112 100 kHz to 12.75 GHz
  SMW-B120 100 kHz to 20 GHz
  SMW-B131 100 kHz to 31.8 GHz
  SMW-B140 100 kHz to 40 GHz
Frequency range, RF path B (optional, see SMW200A data sheet for possible RF path configurations) SMW-B203 100 kHz to 3 GHz
  SMW-B206 100 kHz to 6 GHz
  SMW-B212 100 kHz to 12.75 GHz
  SMW-B220 100 kHz to 20 GHz
Setting time SCPI mode < 1.2 ms, 600 μs (typ.)
Level
Specified level range 3 MHz ≤ f < 20 GHz ?120 dBm to +18 dBm (PEP)
  SMW-B131, SMW-B140 ?120 dBm to +15/+18 dBm (PEP), depending on RF
Setting time SCPI mode < 1 ms, 600 μs (typ.)
  SMW-B120/-B131/-B140/-B220, with switching of the mechanical step attenuator < 25 ms
Spectral purity
Harmonics level < 10 dBm, CW < ?30 dBc
  SMW-B120/-B131/-B140/-B220,
f >3.5 GHz		 < ?55 dBc
Nonharmonics CW or vector modulation with full-scale DC input, level > ?10 dBm,
carrier offset > 10 kHz, 200 MHz < f ≤ 1500 MHz
  standard < ?80 dBc
  with SMW-B22 option < ?90 dBc
SSB phase noise CW, carrier offset = 20 kHz, f = 1 GHz
  standard < ?131 dBc, ?135 dBc
  with SMW-B22 option < ?136 dBc, ?139 dBc
  CW, carrier offset = 20 kHz, f = 10 GHz
  standard < ?111 dBc, ?115 dBc
  with SMW-B22 option < ?116 dBc, ?119 dBc
Analog modulation
Supported analog modulation modes   AM, FM (optional), φM (optional), pulse (optional)
I/Q modulation
RF modulation bandwidth with external I/Q, “I/Q wideband” on
  1 MHz ≤ f ≤ 4 GHz ±25 % of carrier frequency
  f > 4 GHz ±1 GHz
  f > 4 GHz, SMW-B112/SMW-B212 ±500 MHz
  with internal baseband, “I/Q wideband” on, f ≥ 320 MHz ±80 MHz
Modulation frequency response in specified RF modulation bandwidth with internal baseband, “I/Q wideband” on < 1.0 dB, < 0.3 dB (meas.)
Baseband generator SMW-B10 option, up to two baseband generators can be installed
Signal bandwidth standard 120 MHz
  with SMW-K522 option 160 MHz
ARB memory depth standard 64 Msample
  with SMW-K511 option 512 Msample
  with SMW-K511 and SMW-K512 options 1 Gsample
Sample resolution equivalent to D/A converter 16 bit
Frequency offset standard ?60 MHz to +60 MHz
  with SMW-K522 option ?80 MHz to +80 MHz
Digital standards
Supported standards and modulation systems   LTE Release 8/9/10/11, 3GPP FDD/HSPA/HSPA+, GSM/EDGE/EDGE Evolution, CDMA2000, 1xEV-DO Rev. A/B, TD-SCDMA, WLAN IEEE 802.11a/b/g/n/j/p/ac, AWGN and more
Fading and MIMO
Fading simulator SMW-B14 option, up to four fading modules can be installed
Fading bandwidth   max. 160 MHz
Fading channels depending on options max. 16
MIMO fading scenarios depending on options 2x2, 4x2, 2x4, 3x3, 4x4, 8x2, 2x8, 4x2x2 and more
Fading modes depending on options multipath, moving delay, birth-death, high-speed train, two-channel interferer
Fading profiles depending on options

Rayleigh, Rice, pure Doppler, static path, Gaussian and more







구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com



구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com

RF path A
 - SMW-B103     100 kHz to 3 GHz
 - SMW-B106     100 kHz to 6 GHz
 - SMW-B112     100 kHz to 12.75 GHz
 - SMW-B120     100 kHz to 20 GHz
 - SMW-B131     100 kHz to 31.8 GHz
 - SMW-B140     100 kHz to 40 GHz
 - SMW-B140N   100 kHz to 40 GHz,  I/Q modulation bandwidth and minimum pulse width limited

Signal routing main module
 - SMW-B13       Signal routing and baseband main module, one I/Q path to RF
 - SMW-B13T      Signal routing and baseband main module, two I/Q paths to RF

RF path B
 - SMW-B203       100 kHz to 3 GHz
 - SMW-B206       100 kHz to 6 GHz
 - SMW-B212       100 kHz to 12.75 GHz
 - SMW-B220       100 kHz to 20 GHz

Other RF Options
 - SMW-B20         FM/φM Modulator
 - SMW-B22         FM/φM Modulator and Enhanced Phase Noise Performance
 - SMW-B90         Phase Coherence
 - SMW-K22         Pulse Modulator
 - SMW-K23         High-Performance Pulse Generator
 - SMW-K24         Multifunction Generator
 - SMW-K739       Differential Analog I/Q Inputs

Baseband
Multichannel, MIMO, Fading and Noise
Digital standards
Digital standards using R&S?WinIQSIM2™
  • R&S?SMW-K240 Order No. 1413.4739.02
    GSM/EDGE
  • R&S?SMW-K241 Order No. 1413.4780.02
    EDGE Evolution
  • R&S?SMW-K242 Order No. 1413.4839.02
    3GPP FDD
  • R&S?SMW-K244 Order No. 1413.4880.02
    GPS, 1 Satellite
  • R&S?SMW-K246 Order No. 1413.4939.02
    CDMA2000? inkl. 1xEV-DV
  • R&S?SMW-K247 Order No. 1413.4980.02
    1xEV-DO
  • R&S?SMW-K249 Order No. 1413.5035.02
    IEEE 802.16
  • R&S?SMW-K250 Order No. 1413.5087.02
    TD-SCDMA
  • R&S?SMW-K251 Order No. 1413.5135.02
    TD-SCDMA Enhanced BS/MS Tests
  • R&S?SMW-K252 Order No. 1413.6190.02
    DVB-H/DVB-T
  • R&S?SMW-K253 Order No. 1413.6248.02
    DAB/T-DMB
  • R&S?SMW-K254 Order No. 1413.5187.02
    IEEE 802.11n
  • R&S?SMW-K255 Order No. 1413.5235.02
    EUTRA/LTE
  • R&S?SMW-K260 Order No. 1413.5287.02
    Bluetooth? EDR
  • R&S?SMW-K261 Order No. 1413.5335.02
    Multicarrier CW Signal Generation
  • R&S?SMW-K262 Order No. 1413.6460.02
    Additive White Gaussian Noise (AWGN)
  • R&S?SMW-K266 Order No. 1413.7015.02
    GALILEO, 1 Satellite
  • R&S?SMW-K268 Order No. 1413.5387.02
    TETRA Release 2
  • R&S?SMW-K283 Order No. 1413.6290.02
    3GPP FDD HSPA/HSPA+, Enhanced BS/MS Tests
  • R&S?SMW-K284 Order No. 1413.5535.02
    EUTRA/LTE Release 9 and Enhanced Features
  • R&S?SMW-K285 Order No. 1413.5587.02
    EUTRA/LTE Release 10 (LTE-Advanced)
  • R&S?SMW-K286 Order No. 1413.5687.02
    IEEE 802.11ac
  • R&S?SMW-K287 Order No. 1413.6560.02
    1xEV-DO Rev. B
  • R&S?SMW-K289 Order No. 1413.6654.02
    NFC A/B/F
  • R&S?SMW-K294 Order No. 1413.7067.02
    GLONASS, 1 Satellite
  • R&S?SMW-K407 Order No. 1413.7115.02
    Beidou 1 Satellite
  • R&S?SMW-K412 Order No. 1413.8557.02
    LTE Release 11 and Enhanced Features
Options with external R&S?Pulse Sequencer Software or R&S?Pulse Sequencer (DFS) software
Other Options
  • R&S?SMW-B81 Order No. 1413.5893.02
    Rear Panel Connectors for RF Path A (3/6 GHz) and I/Q
  • R&S?SMW-B82 Order No. 1413.5941.02
    Rear Panel Connectors for RF Path B (3/6 GHz)
  • R&S?SMW-B83 Order No. 1414.0937.02
    Rear Panel Connectors for RF Path A (20/31.8/40 GHz) and I/Q
  • R&S?SMW-B84 Order No. 1414.1033.02
    Rear Panel Connectors for RF Path B (20 GHz)
  • R&S?SMW-B93 Order No. 1414.1885.02
    Solid State Drive
Recommended Extras
  • R&S?ZZA-KN4 Order No. 1175.3033.00R&S?ZZA-KN4 19
    19" Rack Adapter
    For mounting a 19" housing 4 RU high in a standard 19" rack
  • R&S?PSL-Z2 Order No. 1157.6870.04
    USB Keyboard (US character set)
