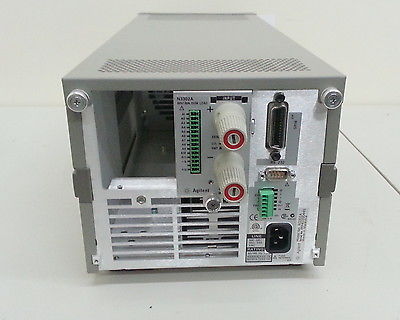

키사이트 N3303A 전자 로드 모듈은 N3300A나 N3301A 메인프레임에서 사용할 수 있으며 메인프레임 밖에서는 작동하지 않습니다.

이 신형 시리즈는 빠르고 정확하며 CC, CV 또는 CR 모드에서의 프로그래밍과 전압, 전류 또는 전력 측정에 적합합니다.

이 모듈은 파형을 디지털화할 수도 있습니다. 메인프레임을 통해 이 모듈은 GP-IB, RS-232 인터페이스에서 또는 수동으로 작동할 수 있습니다.

구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com



주요 특징 및 사양

Constant Current Mode

 - Low Range/High Range: 1 A/10 A

 - Regulation: 8 mA

 - Low Range Accuracy: 0.1% + 4 mA

 - High Range Accuracy: 0.1% + 7.5 mA

Constant Voltage Mode

 - Low Range/High Range: 24 V/240 V
 - Regulation: 10 mV

 - Low Range Accuracy: 0.1% + 10 mV

 - High Range Accuracy: 0.1% + 40 mV

Constant Resistance Mode

 - Range 1 (I >10% of current rating): 0.2 - 48

 - Range 2 (I >1% of current rating): 44 - 480

 - Range 3 (I >0.1% of current rating): 440 - 4,800

 - Range 4 (I >0.01% of current rating): 4400 - 12,000

Model	Type	Input Voltage	Input Current	Max power
N3300A	Main Frame	0-240 V	0-360 A	1800 W
N3301A	Main Frame	0-240 V	0-120 A	600 W
N3302A	Module	0-60 V	0-30 A	150 W
N3303A	Module	0-240 V	0-10 A	250 W
N3304A	Module	0-60 V	0-60 A	300 W
N3305A	Module	0-150 V	0-60 A	500 W
N3306A	Module	0-60 V	0-120 A	600 W
N3307A	Module	0-150 V	0-30 A	250 W

구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com

N3301A-0L1	English Printed Users and Programming Guide (full documentation on CD-ROM)
N3301A-PLG	Continental European power cord - only for EU DISTR W MULT PWR CORD standards
1CM001A	Rackmount Flange Kit 177.0mm H (4U) - One Bracket, One Half-Module Bracket  Rackmount Flange Kit 177.0mm H (4U) - One Bracket, One Half-Module Bracket 1CM001A One bracket, one half-module bracket 상세정보 보기
1CM034A	Rackmount Flange Kit 177.0mm H (4U) - Two Flange Brackets  Rackmount Flange Kit 177.0mm H (4U) - Two Flange Brackets 1CM034A Two flange brackets 상세정보 보기
