HMC8015 (전력분석기)

주요 스펙

대역폭

:DC to 100 kHz

측정파워범위

:50 uW to 12 kW

샘플링속도

:500 ksample/s

분해능

:16-bit (전압, 전류)

측정기능

:26 가지 측정 및 함수 기능

데이터시트

설명 Description
사양 Specification
옵션 Option

HMC8015 전력분석기 (Power Analyzer)

HMC8015 전력 분석기는 AC / DC 부하 및 대기 전류 특성화를위한 최초의 소형 테스터로 컴퓨터 또는 원격 인프라와 같은 추가 도구없이 측정이 가능합니다.

26 개의 핵심 파라미터가있는 숫자 및 그래픽 디스플레이 이외에도이 계측기는 IEC 62301, EN 50564 및 EN 61000-3-2에 따라 성능 및 적합성 프로토콜을 제공합니다.

구매, 기술, 렌탈 문의 이성종 과장 / 010-4812-3482 / sjlee3482@gmail.com

주요 사양
- 전력 측정 범위 : 50μW ~ 12kW
- 아날로그 대역폭 : DC ~ 100kHz
- 샘플링 속도 : 500k 샘플 / s
- 전류 및 전압에 대한 16 비트 분해능
- 기본 정확도 : 0.05 %
- 26 가지 측정 및 수학 기능

구매, 기술, 렌탈 문의 이성종 과장 / 010-4812-3482 / sjlee3482@gmail.com

특징 및 장점

모든 측정 파라미터의 깨끗한 디스플레이
- Brilliant QVGA 컬러 디스플레이 (320 x 240 픽셀)
- 최대 10 개의 수치 측정 기능 동시 표시
- 사용자 구성 측정 디스플레이

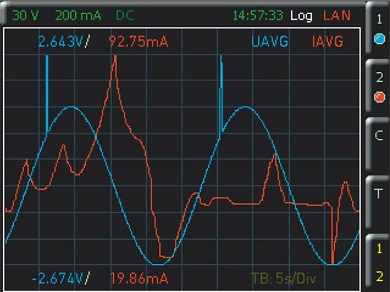

- 돌입, 고조파 분석, 파형 및 추세 차트를위한 그래픽 디스플레이 모드

측정 정확도
- 기본 정확도 : 0.05 %
- 500 kSample / s의 샘플링 속도에서 DC에서 100 kHz로 신호 수집
- 16 비트 분해능의 전류 및 전압 동시 표시
- 현재 측정 작업에 적용 가능한 3 단계 필터 시스템
- USB 플래시 드라이브를 통한 CSV 형식의 장기 데이터 로깅

일상 측정 기능
- 하드웨어 기반 통합 기 덕분에 진정한 소비량 계량기
- 26 가지 측정 및 수학 기능
- 14 개 측정 단위 (예 : U, I, P, S, Q, F) 중에서 최대 6 개 한계에 대한 PASS / FAIL 표시로 한계 테스트

포트 및 확장 성
- 전면 패널 : 4mm 안전 커넥터

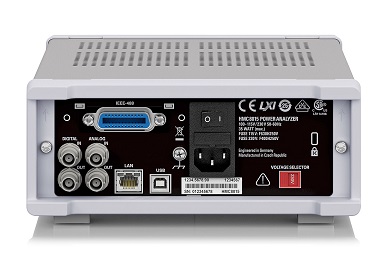

- 후면 패널 : 아날로그 및 디지털 입력 및 출력을위한 4 개의 BNC 포트
- 전류 프로브 또는 션트를위한 추가 센서 입력
- USB 포트 (가상 COM 포트, TMC)
- 통합 웹 서버가있는 이더넷 포트 (LXI)
- IEEE-488 (GPIB) 포트 (R & S?HMC8015-G)
- 주요 대기 및 고조파 표준 준수 테스트
- SCPI 기반 명령을 통한 원격 제어
- LabVIEW, LabWindows / CVI, VXI, IVI.net 용 드라이버 패키지

HMC8015 사양

구매, 기술, 렌탈 문의 이성종 과장 010-4812-3482 / sjlee3482@gmail.com

Specifications
Analog bandwidth		DC to 100 kHz
Frequency accuracy		0.1 % of reading
A/D converter resolution	voltage and current	16 bit
Basic accuracy		0.05 % of reading
Display resolution		5 digits, 10 updates/s
Sampling frequency		500 kHz
Input impedance		2 MΩ
PLL synchronization sources		U, I, external
Filters
Analog signal filter		1 kHz
Digital filter	depends on measurement frequency	adaptive filter
Frequency filter	independent of analog signal filter	500 Hz
Additional inputs/outputs		BNC, rear panel
Analog input		±10 V (U peak)
Analog input accuracy		0.5 % of reading
Analog output		±5 V (U peak)
Digital input
Limits (PASS/FAIL)	bandwidth	100 kHz
	PWM	1 kHz
	state	≤ 10 Hz
Signal threshold	logical zero	0 V to 2 V
	logical one	3 V to 24 V
Digital output	up to 100 mA source/sink	5 V, TTL
Display		8.9 cm (3.5") TFT (color)
	resolution	320 × 240 pixel (QVGA)
Network connection	AC	100 V to 115 V/230 V at 50 Hz to 60 Hz
Power consumption		max. 35 W, typ. 15 W
Operating temperature range		+5 °C to +40 °C
Storage temperature range		?25 °C to +60 °C
Standards		CAN/CSA-C22.2 NO. 61010-1, UL 61010-1, DIN EN 61010-1, DIN EN 61326-1, DIN EN 55011
Common mode voltage		CAT II, 600 V (U RMS)
Dimensions		222 mm × 88 mm × 280 mm (8.74 in × 3.46 in × 11.02 in)
Weight		approx. 3.25 kg (7.16 lb)
Warm-up time		60 min
