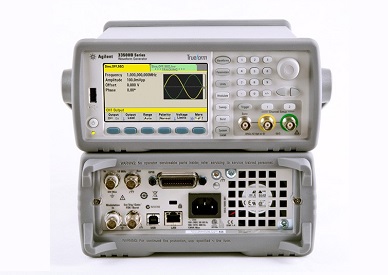

33500A 시리즈 펑션제너레이터
주요 스펙
- 주파수 범위
-
- :20MHz / 30 MHz
- 진폭
-
- :1 mVpp to 10 Vpp (50 ohm)
- 채널수
-
- :1채널 / 2채널
- 지터
-
- :40 ps
- 인터페이스
-
- :USB, LAN, GPIB
주요 특징 및 사양
독보적인 Trueform 기술
- 가장 까다로운 측정을 위한 폭넓은 신호를 생성하는 최고의 기능
- 5배 더 낮은 고조파 왜곡의 사인파로 신호 순도 향상
- 시퀀싱을 지원하는 포인트 단위(point-by-point) 임의 파형으로 사용자 정의 신호를 보다 정확하게 표시
- 10배 더 적은 지터의 최대 20MHz 펄스로 타이밍 정확성 향상
- 10배 더 적은 지터의 최대 20MHz 펄스로 타이밍 정확성 향상
계측기 특징
- 250MSa/s 샘플링 속도로 임의 파형의 시간 분해능 향상
- 1mVpp ~ 10Vpp 진폭의 16비트 분해능으로 진폭 정확도 향상
- 250MSa/s 샘플링 속도로 임의 파형의 시간 분해능 향상
- 1mVpp ~ 10Vpp 진폭의 16비트 분해능으로 진폭 정확도 향상
- 1MSa/ch 표준 파형 메모리, 옵션의 16MSa/ch로 가장 긴 파형 지원
- USB, LAN (LXI-C), GPIB를 기본으로 제공하여 PC 또는 네트워크에 대한 신속하고 간편한 연결 지원
파형 생성 및 편집
- 33503A BenchLink Waveform Builder Basic & Pro 및 Basic 소프트웨어로 지루한 프로그래밍 작업 없이 고급 신호 생성/편집 가능
- 내장 편집기를 사용해 전면판에서 파형 생성
- 오실로스코프에서 파형을 캡처해 발생기에 다운로드
- MATLAB, Microsoft? Excel 등에서 파형을 생성해 발생기에 다운로드
- 33503A BenchLink Waveform Builder Basic & Pro 및 Basic 소프트웨어로 지루한 프로그래밍 작업 없이 고급 신호 생성/편집 가능
- 내장 편집기를 사용해 전면판에서 파형 생성
- 오실로스코프에서 파형을 캡처해 발생기에 다운로드
- MATLAB, Microsoft? Excel 등에서 파형을 생성해 발생기에 다운로드
내 용
독보적 Trueform 신호 생성 기술을 지원하는 키사이트 33500B 시리즈 파형 발생기는 기존의 DDS 발생기보다 기능과 충실도가 더욱
향상되었습니다. 이 신호 발생기가 기대하는 신호를 출력해준다는 확신을 갖고 디바이스에 알맞은 다양한 신호를 간편하게 생성하십시오.
33522B는 변화하는 요구에 맞게 간편하게 업그레이드할 수 있습니다.
|
제품 |
주파수 범위 |
임의 파형 |
연결 |
Arbitray |
|
33509B |
20 MHz |
16비트, 250MSa/s, 100만 포인트 메모리(1600만 포인트 옵션) |
GPIB, LAN, USB |
NO |
|
33510B |
20 MHz |
16비트, 250MSa/s, 채널당 100만 포인트 메모리(1600만 포인트 옵션), IQ 신호 플레이어 옵션 |
GPIB, LAN, USB |
NO |
|
33511B |
20 MHz |
16비트, 250MSa/s, 100만 포인트 메모리(1600만 포인트 옵션) |
GPIB, LAN, USB |
YES |
|
33512B |
20 MHz |
16비트, 250MSa/s, 채널당 100만 포인트 메모리(1600만 포인트 옵션), IQ 신호 플레이어 옵션 |
GPIB, LAN, USB |
YES |
|
33519B |
30 MHz |
16비트, 250MSa/s, 100만 포인트 메모리(1600만 포인트 옵션) |
GPIB, LAN, USB |
NO |
|
33520B |
30 MHz |
16비트, 250MSa/s, 채널당 100만 포인트 메모리(1600만 포인트 옵션), IQ 신호 플레이어 옵션 |
GPIB, LAN, USB |
NO |
|
33521B |
30 MHz |
16비트, 250MSa/s, 100만 포인트 메모리(1600만 포인트 옵션) |
GPIB, LAN, USB |
YES |
|
33522B |
30 MHz |
16비트, 250MSa/s, 채널당 100만 포인트 메모리(1600만 포인트 옵션), IQ 신호 플레이어 옵션 |
GPIB, LAN, USB |
YES |
| 33522B-A6J | ANSI Z540-1-1994 Calibration |
| 33522B-IQP | Add IQ baseband signal player |
| 33522B-MEM | Add 16M memory |
| 33522B-OCX | Add high-stability OCXO timebase |
| 33522B-SEC | Enable NISPOM and file security |
| 34190A | |
| 34191A | |
| 34194A | |
| BV0002A |
