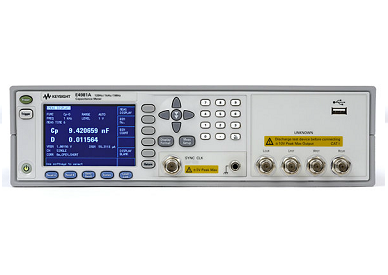

E4981A 커패시턴스 미터
주요 스펙
- 주파수 범위(opt.001)
-
- :120 Hz / 1kHz / 1 MHz
- 주파수 범위(opt.002)
-
- :120 Hz / 1kHz
- 측정 파라미터
-
- :C-D, C-Q, C-R, C-G
- 레벨
-
- :0.1 V to 1 V
- 인터페이스
-

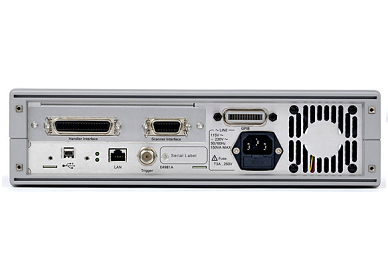

- :USB, LAN, GPIB
주요 특징 및 사양
측정 시간
- 고속 측정: 2.3ms(1MHz), 3.0ms(1kHz), 11.0ms(120Hz)
기본 정확도
- 정확한 C-D 테스트: 0.07%, 0.0005
- 정확한 C-D 테스트: 0.07%, 0.0005
추가 특징
- 9 빈 정렬
- 256 멀티채널 보정
- 4268A 및 4288A와 호환 가능한 SCPI 명령 및 핸들러/스캐너 인터페이스
- 높은 값의 세라믹 캐패시터 테스트를 위한 일정한 테스트 레벨(자동 레벨 제어)
- 9 빈 정렬
- 256 멀티채널 보정
- 4268A 및 4288A와 호환 가능한 SCPI 명령 및 핸들러/스캐너 인터페이스
- 높은 값의 세라믹 캐패시터 테스트를 위한 일정한 테스트 레벨(자동 레벨 제어)
내 용
E4981A 캐패시턴스 미터는 생산 라인에서 세라믹 캐패시터 테스트를 위한 고속의 신뢰할 수 있는 측정을 지원합니다.
E4981A는 정확한 측정으로 작은 값에서 큰 값에 이르는 캐패시턴스 측정 기능을 실현했습니다.
테스트 처리율을 향상시키면서 세라믹 캐패시터 테스트를 위한 탁월한 구성요소 품질을 달성했습니다
주요 특징 및 사양
측정 시간
- 고속 측정: 2.3ms(1MHz), 3.0ms(1kHz), 11.0ms(120Hz)
기본 정확도
- 정확한 C-D 테스트: 0.07%, 0.0005
- 정확한 C-D 테스트: 0.07%, 0.0005
추가 특징
- 9 빈 정렬
- 256 멀티채널 보정
- 4268A 및 4288A와 호환 가능한 SCPI 명령 및 핸들러/스캐너 인터페이스
- 높은 값의 세라믹 캐패시터 테스트를 위한 일정한 테스트 레벨(자동 레벨 제어)
- 9 빈 정렬
- 256 멀티채널 보정
- 4268A 및 4288A와 호환 가능한 SCPI 명령 및 핸들러/스캐너 인터페이스
- 높은 값의 세라믹 캐패시터 테스트를 위한 일정한 테스트 레벨(자동 레벨 제어)
내 용
E4981A 캐패시턴스 미터는 생산 라인에서 세라믹 캐패시터 테스트를 위한 고속의 신뢰할 수 있는 측정을 지원합니다.
E4981A는 정확한 측정으로 작은 값에서 큰 값에 이르는 캐패시턴스 측정 기능을 실현했습니다.
테스트 처리율을 향상시키면서 세라믹 캐패시터 테스트를 위한 탁월한 구성요소 품질을 달성했습니다
| E4981A-001 | Frequency, 120 Hz/1 kHz/1 MHz |
| E4981A-002 | Frequency, 120 Hz/1 kHz |
| E4981A-1A7 | Calibration + Uncertainties + Guardbanding |
| E4981A-1CM | Rack mount kit |
| E4981A-600 | Delete front handle kit |
| E4981A-A6J | ANSI Z540-1-1994 Calibration |
| 16034E |
테스트 픽스처 (SMD 부품)
테스트 픽스처 (SMD 부품)16034E The Keysight 16034E test fixture is designed for impedance evaluations of SMD components.
|
| 16034G | |
| 16034H |
SMD 어레이 유형 LCR 테스트 픽스처
SMD 어레이 유형 LCR 테스트 픽스처16034H The Keysight 16034H is designed for impedance evaluations of array-type SMD.
|
| 16044A |
SMD LCR Kelvin 접촉 테스트 픽스처
SMD LCR Kelvin 접촉 테스트 픽스처16044A The Keysight 16044A is designed for impedance evaluations of low impedance SMD.
|
| 16047A |
Test Fixture (Axial and Radial)
Test Fixture (Axial and Radial)16047A The 16047A is designed for impedance evaluation of axial/radial lead type devices.
|
| 16047E | |
| 16048A | |
| 16048D | |
| 16065A | |
| 16089A |
Large Kelvin Clip Lead
Large Kelvin Clip Lead16089A The Keysight 16089A makes it possible to measure odd-shaped components that cannot be measured with conventional fixtures.
|
| 16089B |
Medium Kelvin Clip Lead
Medium Kelvin Clip Lead16089B The Keysight 16089B makes it possible to measure odd-shaped components that cannot be measured with conventional fixtures.
|
| 16089C |
Kelvin IC Clip Lead
Kelvin IC Clip Lead16089C The Keysight 16089C makes it possible to measure odd-shaped components that cannot be measured with conventional fixtures.
|
| 16089D |
Alligator Clip Lead (4 Clips)
Alligator Clip Lead (4 Clips)16089D The Keysight 16089D makes it possible to measure odd-shaped components that cannot be measured with conventional fixtures.
|
| 16092A |
스프링 클립 픽스처
스프링 클립 픽스처16092A The Keysight 16092A test fixure is designed for impedance evaluation of both lead and SMD components.
|
| 16192A | |
| 16194A | |
| 16196A |
병렬 전극 SMD 테스트 픽스처, DC~3GHz
병렬 전극 SMD 테스트 픽스처, DC~3GHz16196A동축 구조로 개발된 16196A SMD 테스트 픽스처는 최대 3GHz 의 RF 임피던스 측정을 수행합니다.
|
| 16196B |
병렬 전극 SMD 테스트 픽스처, DC~3GHz
병렬 전극 SMD 테스트 픽스처, DC~3GHz16196B동축 구조로 개발된 16196B SMD 테스트 픽스처는 최대 3GHz 의 RF 임피던스 측정을 수행합니다.
|
| 16196C |
병렬 전극 SMD 테스트 픽스처, DC~3GHz
병렬 전극 SMD 테스트 픽스처, DC~3GHz16196C동축 구조로 개발된 16196C SMD 테스트 픽스처는 최대 3GHz 의 RF 임피던스 측정을 수행합니다.
|
| 16196D |
병렬 전극 SMD 테스트 픽스처, DC~ 3GHz
병렬 전극 SMD 테스트 픽스처, DC~ 3GHz16196D동축 구조로 개발된 16196D SMD 테스트 픽스처는 최대 3GHz 의 RF 임피던스 측정을 수행합니다.
|
| 16197A | |
| 16200B |
External DC Bias Adapter
External DC Bias Adapter16200B The 16200B test fixture allows you to supply a bias current across the device of up to 5Adc through a 7mm port by using an external dc current source.
|
| 16334A |
Test Fixture (Tweezers Contacts)
Test Fixture (Tweezers Contacts)16334A The 16334A is designed for impedance evaluations of SMD.
|
| 16380A | |
| 16380C | |
| 16451B | |
| 42030A | |
| 42090A | |
| 42091A |
